基于确定性Shuffle的物理韧性路由

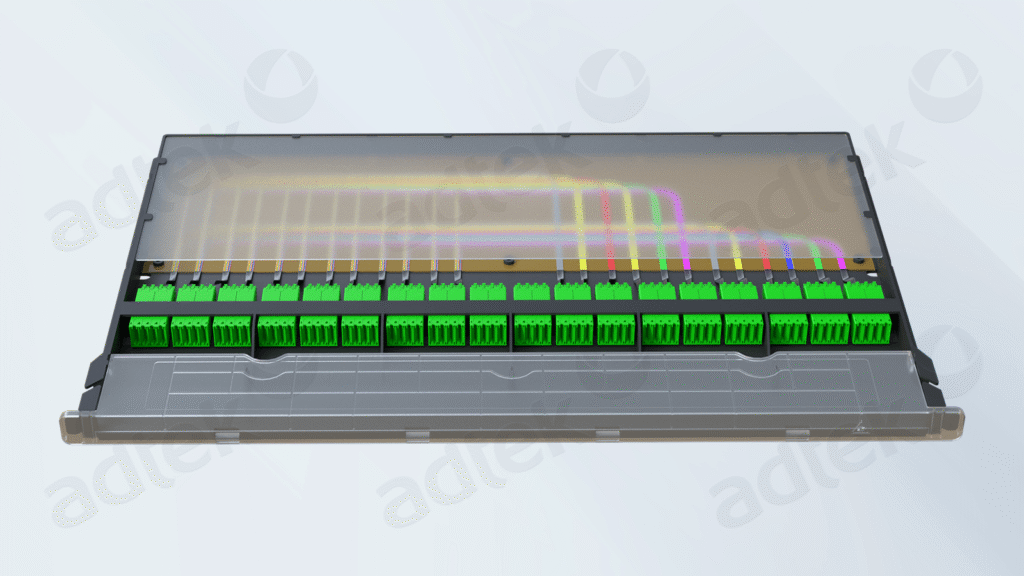

Infinity Shuffle OXC专为超大规模AI光组网设计，利用无源柔性基板技术实现物理层Shuffle。一条1.6T逻辑连接（8×200G）不再捆绑为单一主干链路，而是拆分分布至8条独立光路，每条光路对应一台脊交换机的200G通道。

这种架构带来了三大关键的弹性优势：

• 业务平滑降级：单个光模块或光纤故障，仅造成12.5% 带宽损耗（带宽降至1.4T），可保障人工智能训练任务持续运行，避免全链路突发中断。

• 运维按需调度：运维人员可在常规维护窗口期更换故障硬件，无需凌晨紧急抢修。

• 故障范围缩小：精简脊网层级，光模块用量削减75%（常规叶脊组网中由1280个降至 320个），系统平均无故障时间（MTBF）同步提升；即便开展脊交换机运维，仍可保留物理路径多样性。

该方案采用预布线、高密度光纤混合设计，插入损耗低至0.05dB，为400G、800G及1.6T网络预留了充足的光功率预算，同时确保通道间偏斜（Skew）和隔离度符合IEEE 802.3多路以太网标准。

全面满足超大规模AI需求

1. 无缝生态集成与灵活部署拓扑

无需搭配第三方适配器盒，Infinity Shuffle OXC兼容爱德泰GPX系列配线架（GPX51、GPX58、GPX59、GPX61、GPX62、GPX70），无需额外配件即可支持MPO/MTP®、MMC、SN-MT连接器及裸纤直连。

● 拓扑选项：

– Inline Shuffle

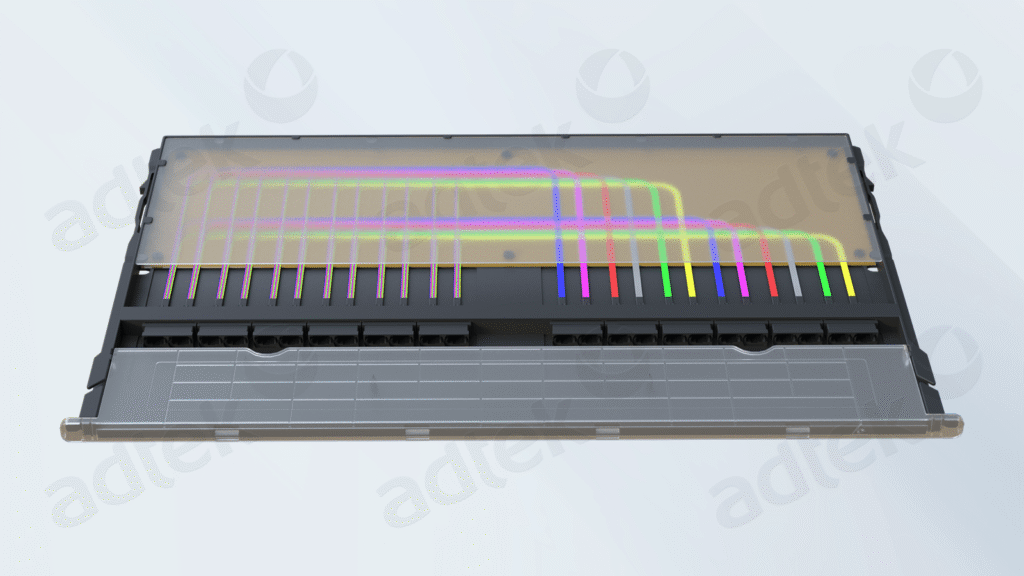

脊节点输入从后端进入（机柜顶端脊节点连接），叶节点（Leaf）输出从前端接出，提供模块化盒式或完整的1RU/2RU面板配置，实现冷热通道隔离，并具有确定性的后至前线缆走向。

– Side-by-Side Shuffle

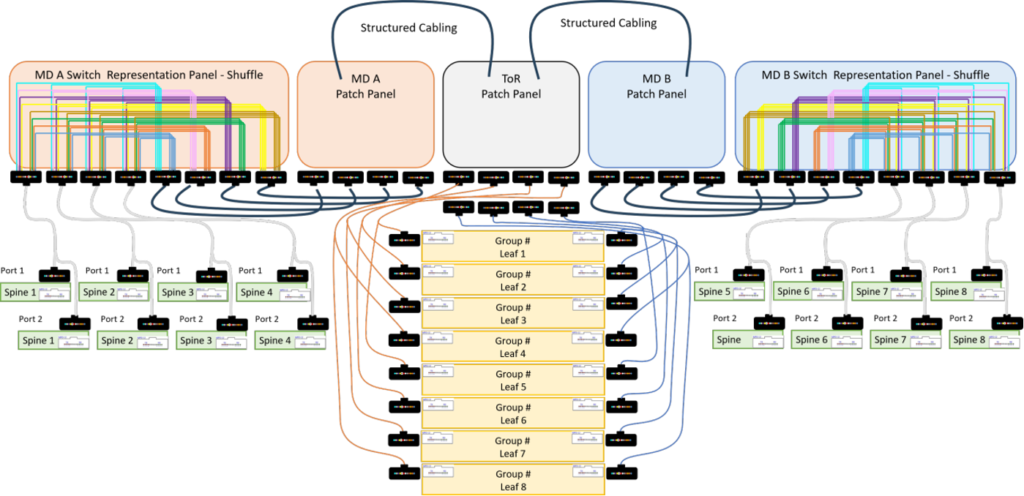

所有脊交换机连接汇聚在机框/面板左侧，所有叶交换机连接从右侧引出。这个设计尤其适用于集中式光纤配线架（FDFs），在此场景下需要最大限度精简脊节点和叶节点区域间的水平线缆管理。

两种拓扑均支持后端接入串联、前端接入并联组网，大幅提升机柜空间利用率，适配各类数据中心布线方案。

2. 成本优化与风险对冲

– 经济效益：400G/800G/1.6T整合能力将交换机数量由24台精简至8台，光模块数量由1280个降至320个，直接降低功耗与固定资产投入，综合成本最高可节省40%。

– 关键价值：传统的捆绑式光纤束存在单点故障——损坏一根MPO-16线缆就会立即损失1.6T容量。Shuffle的物理层分布意味着，相同的1.6T容量在统计学上分布在八个独立的故障域中。单个通道的损失仅影响1/8的带宽，使得训练集群能够以87.5%的容量继续运行，同时保持远程直接内存访问（RDMA）网络连接，无需进行重收敛风暴。

3. 工业级精密制造

每一件OXC产品均在自动化生产线上制造，采用基板切割（±0.5mm）、仿生光纤布线路由（±0.1mm）和精密点胶（±0.5mm）工艺。

– 通道隔离工程：仿生路由专门用于保持通道间的物理隔离（避免1.6T链路中8个200G通道之间的串扰），同时确保光纤等长以防止信号偏移。所有产品在出厂前都经过严格的光学验证，消除了现场端接错误，避免高速PAM4信令中通道性能失衡的问题发生。

4. 严格遵循国际标准

Infinity Shuffle OXC严格遵循Telcordia GR-63、GR-1435（MPO）、IEC 61300、IEC 61753-1、IEC 61754-7/TIA-604-5等国际标准，品质有保障。柔性光路板采用聚酰亚胺薄膜基板并做三防涂覆处理，最大尺寸支持 1000mm×800mm，单层光纤容量可支持1200 +芯。

5. 多通道信号完整性

该基板可容纳250μm带纤、200μm单模光纤（G657.A1/A2）及下一代180μm光纤。光学性能保证典型插入损耗≤0.12dB（优质UPC/APC），97%随机匹配≤0.25dB，回波损耗 APC≥65dB、UPC≥60dB，确保1.6T链路8条通道损耗均匀，满足KP4 FEC校准的功耗要求。

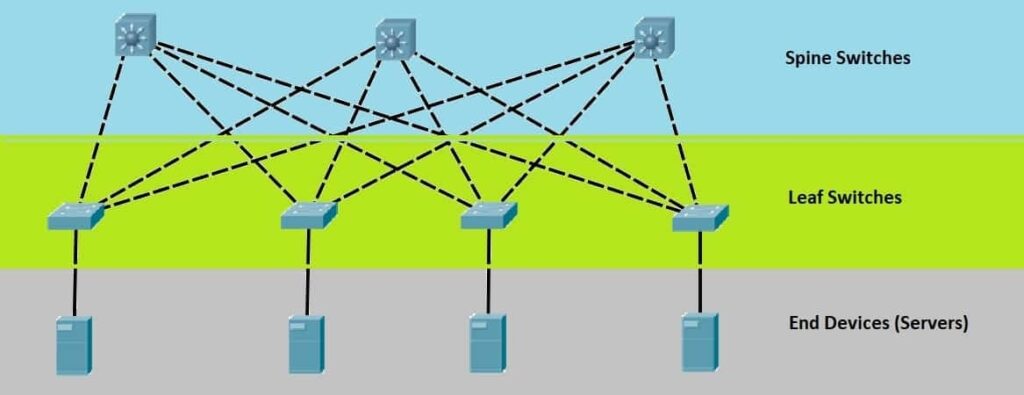

1. 优化Leaf-Spine，强化精简脊网可靠性

在AI训练集群中，Infinity Shuffle OXC可实现脊网与叶网之间的确定性交叉路由。搭配GPX62、GPX70系列光纤配线架采用串联Shuffle部署（后端接入脊网、前端引出叶网）时，可实现清晰的冷热通道布局。

该架构深度适配精简脊网设计，1.6T链路通过物理混绕分布至8台脊交换机上。如果3号脊交换机需要运维，仅2号通道（12.5%的带宽）切换至冗余等价路由（ECMP），训练任务仍可保持1.4T带宽稳定运行，交换机运维全程不中断核心业务。

2. 简化Dragonfly，依托物理层分散组网

面向数万主机规模的高性能计算（HPC）场景，传统Dragonfly全互联拓扑需搭建复杂的组内布线。爱德泰Infinity Shuffle OXC可在出厂前即完成组间光路Shuffle互联。

在集中式光纤配线架中采用并行Shuffle拓扑，实现脊网区域（左侧）与叶网区域（右侧）布线分区隔离。确定性路由保障单条 1.6T 链路内，8 条 200G 通道走独立物理路径（不同交换机、不同光纤、不同连接器），彻底解决捆绑式主干链路的关联故障难题。

3. 面向未来800G+演进

随着带宽向1.6T和3.2T（8×200G或8×400G）演进，Shuffle的弹性价值将持续放大，分布在脊交换机上的一个3.2T链路（16×200G）单通道故障仅损失6.25%带宽。

企业一次性部署该Shuffle光组网底座后，后续带宽升级仅需更换光模块即可。基板原生兼容180μm下一代超细光纤，适配未来全光技术迭代。随着单通道速率提升（光模块功耗与故障率同步上升），该架构可作为基础设施安全保障，轻松承接800G及以上高速光模块的高故障风险，全程保障业务无降级。

从无序运维走向确定性高可靠

“Shuffle”并非随机组网，而是将高速通道在物理独立的脊交换机连接之间进行确定性的混合，而是指高速通道在物理独立的脊连接之间进行的确定性混合。传统运维需人工梳理成千上万条光纤维持连通，繁琐且易出错；爱德泰Infinity Shuffle OXC助力解决运维乱象，同时从架构层面加固网络可靠性。通过物理层将8条200G通道均分至8台脊交换机，可确保无论光模块、光纤还是交换机出现单点故障，都不会引发人工智能算力光组网全面瘫痪。

无论是依托精简脊网架构优化Leaf-Spine、借助并排式集中布线简化Dragonfly拓扑，还是预埋能力适配1.6T/3.2T未来高速组网、自带故障容错能力，爱德泰Infinity Shuffle OXC均可为超大规模数据中心提供高效、高可靠、高性价比的布线支持，确保算力运行不会因为光路运维而中断。
