9 通道 1270-1610nm CWDM 粗波分复用器解复用器插件 LGX

爱德泰的 8+1CH粗波分复用器LGX可用于5G基站和多波长CWDM网络。采用薄膜滤波技术,中心波长为1270nm至1610nm,或根据ITU标准20nm为1271至1611nm

Product

产品特点

Product features

9 通道 1270-1610nm CWDM 粗波分复用器解复用器插件 LGX

1、损耗低;

2、高隔离度;

3.低极化损耗;

4、高可靠性、高稳定性;

5.符合Telcordia GR-1209-CORE标准。符合Telcordia GR-1221-CORE标准。符合RoHS-6标准。

应用环境

Application environment

Application Environment

9 通道 1270-1610nm CWDM 粗波分复用器解复用器插件 LGX

1、点对点、以太网、SDH、SONET环、EPR(弹性分组环)等多种流行网络结构;

2、短距离、高带宽、点密集型通信应用,例如建筑物内或建筑物之间的网络通信;

3、与PON或DSLAN结合使用时,每个单独波长通道可以作为PON的一条虚拟光链路,实现节点间、多个分布式节点间的带宽数据传输,也可以与DSLAN在汇聚层、接入层结合使用;

4、G.652、G.655光纤,无中继传输距离不大于50km。

产品规格

Product information

Specifications

9 通道 1270-1610nm CWDM 粗波分复用器解复用器插件 LGX

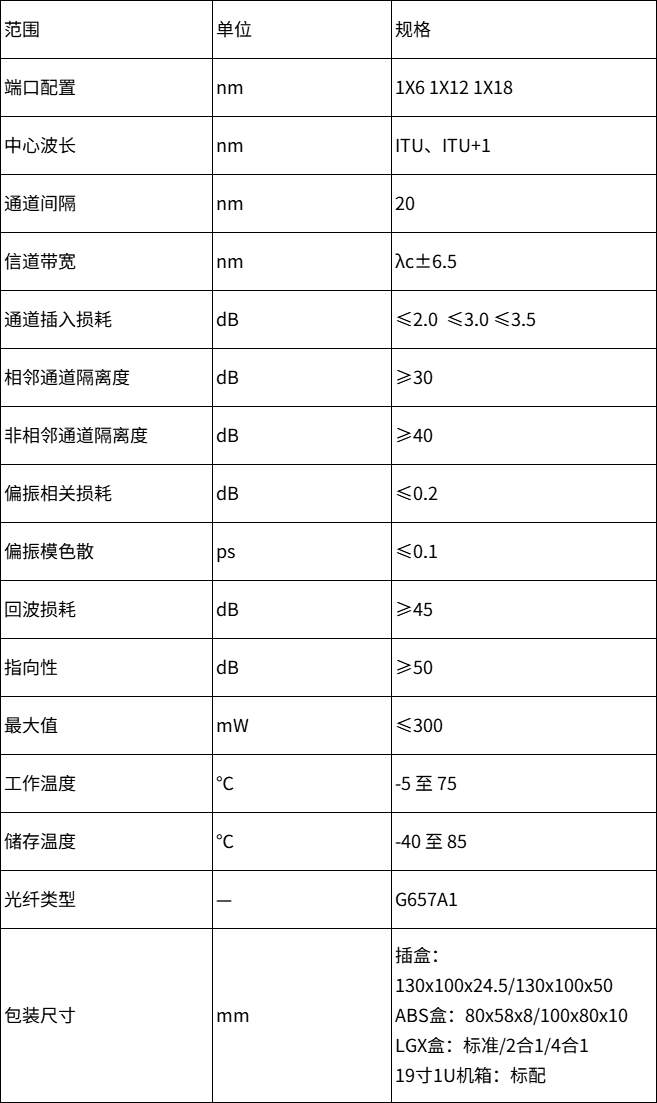

范围单位规格
端口配置nm1X6 1X12 1X18
中心波长nmITU、ITU+1
通道间隔nm20
信道带宽nmλc±6.5
通道插入损耗dB≤2.0
≤3.0 ≤3.5
相邻通道隔离度dB≥30
非相邻通道隔离度dB≥40
偏振相关损耗dB≤0.2
偏振模色散ps≤0.1
回波损耗dB≥45
指向性dB≥50
最大值mW≤300
工作温度-5 至 75
储存温度-40 至 85
光纤类型G657A1
包装尺寸mm

插盒:130x100x24.5/130x100x50

ABS盒:80x58x8/100x80x10

LGX盒:标准/2合1/4合1

19寸1U机箱:标配
