12 通道 CCWDM 迷你 WDM

爱德泰提供的 CCWDM 波分复用器可用于 5G 基站模块和多通道 CWDM 网络。Edeltek CCWDM 模块具有封装尺寸小的优势,可用于对产品尺寸有特殊要求的应用。

Product

产品特点

Product features

12 通道 CCWDM 迷你 WDM

1. 设计紧凑;

2. 损耗低;

3. 高隔离度;

4. 极化损耗低;

5. 高可靠性、高稳定性;

6. 符合Telcordia GR-1209-CORE标准;

7. 符合Telcordia GR-1221-CORE标准;

8. 符合RoHS-6标准。

应用环境

Application environment

Application Environment

12 通道 CCWDM 迷你 WDM

爱德泰研发生产的12通道CCWDM微型波分复用器,热稳定性好,公共端与各通道间有对准器,产品插入损耗低,通道一致性好。

微型波分复用器(WDM)是CWDM产品的替代产品,可用于电信网络、城域网、宽带网络、PON(无源光网络)网络和有线电视链路。

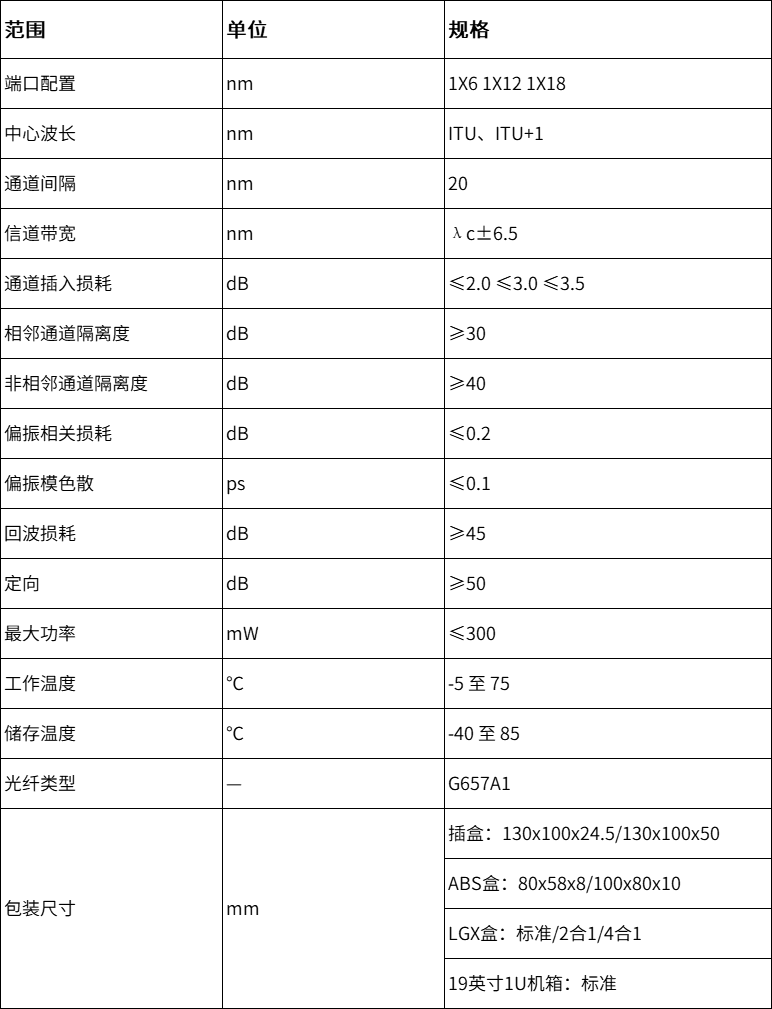

产品规格

Product specification

Specifications

12 通道 CCWDM 迷你 WDM

范围单位规格
端口配置nm1X6 1X12 1X18
中心波长nmITU、ITU+1
通道间隔nm20
信道带宽nmλc±6.5
通道插入损耗dB≤2.0
≤3.0 ≤3.5
相邻通道隔离度dB≥30
非相邻通道隔离度dB≥40
偏振相关损耗dB≤0.2
偏振模色散ps≤0.1
回波损耗dB≥45
定向dB≥50
最大功率mW≤300
工作温度-5 至 75
储存温度-40 至 85
光纤类型G657A1
包装尺寸mm

插盒:130x100x24.5/130x100x50

ABS盒:80x58x8/100x80x10

LGX盒:标准/2合1/4合1

19英寸1U机箱:标准
