光纤配线架_GPX58

配线架是现代电信和数据网络基础设施中不可或缺的组件。GPX58配线架的设计注重功能性、模块化和易用性,为管理光纤连接提供了完善的解决方案。

无论您要设置数据中心、网络还是任何光纤基础设施,GPX58配线架都能为您提供高效管理的光纤连接所需的可靠性、便利性和多功能性。其创新和用户友好的功能使其寻求无缝使用的光纤网络解决方案的组织表示选择。

Product

产品特点

Product features

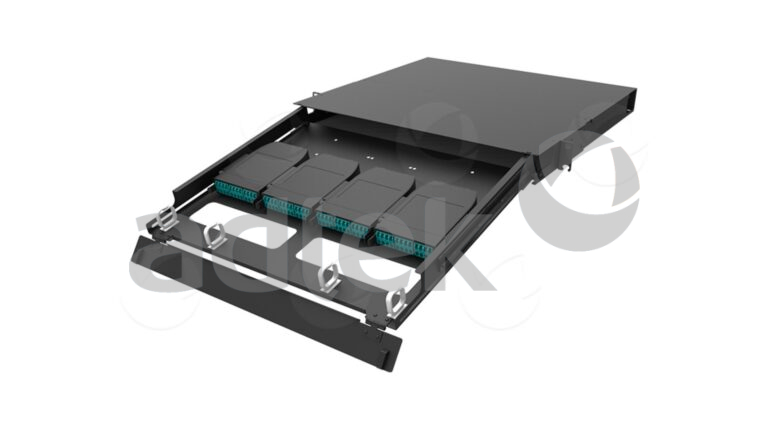

模块化光纤配线架_GPX58

●  模块化设计

配线架采用模块化设计,允许每个模块独立运行。这种模块化方法提供了配置和维护的灵活性,使您能够更轻松地根据需要管理和升级光纤网络。

●  按压锁紧机构

采用按压锁定机制,只需按一下即可将光纤连接器牢固地锁定到位,再按一下即可毫不费力地弹出,从而实现快速、轻松的更改和连接。

●  双滑轨

此配线架配备双滑轨系统,提供水平滑动和三个锁定位置,可实现精确的电缆管理。滑动机制可轻松访问光纤连接,并确保设置整洁有序。

●  托盘倾斜,方便取用

对于后部电缆操作,GPX58 配线架具有托盘倾斜功能。托盘可以完全展开,然后向下倾斜,在使用后部光纤电缆时提供最佳的可达性。


应用环境

Application environment

Application Environment

模块化光纤配线架_GPX58

●  数据中心

●  电信

●  网络企业网络

产品规格

Product specification

Specifications

模块化光纤配线架_GPX58

模块化配线架_GPX58 1U

P/N

光纤容量

尺寸(宽×深×高),mm

外壳材料

外壳颜色

连接器类型

正面

后部

配线架

GPX58-R10404T1

96F(LC), 48F(SC)

444×430×44

CR Steel

黑色

NA

NA

贴片盒

GPX58-3M06P06

24F(LC), 12F(SC)

92×126×26.5

ABS

黑色或定制

LC/SC/MPO

MPO

接续盒

GPX58-0M06P06

24F(LC), 12F(SC)

92×160×26.5

ABS

黑色或定制

LC/SC

NA

转接板

FP-GPX58-06P06

24F(LC), 12F(SC)

92×33.7×26.5

ABS

黑色或定制

LC/SC/MPO



订购指南

Order guide

Order Guide

模块化光纤配线架_GPX58

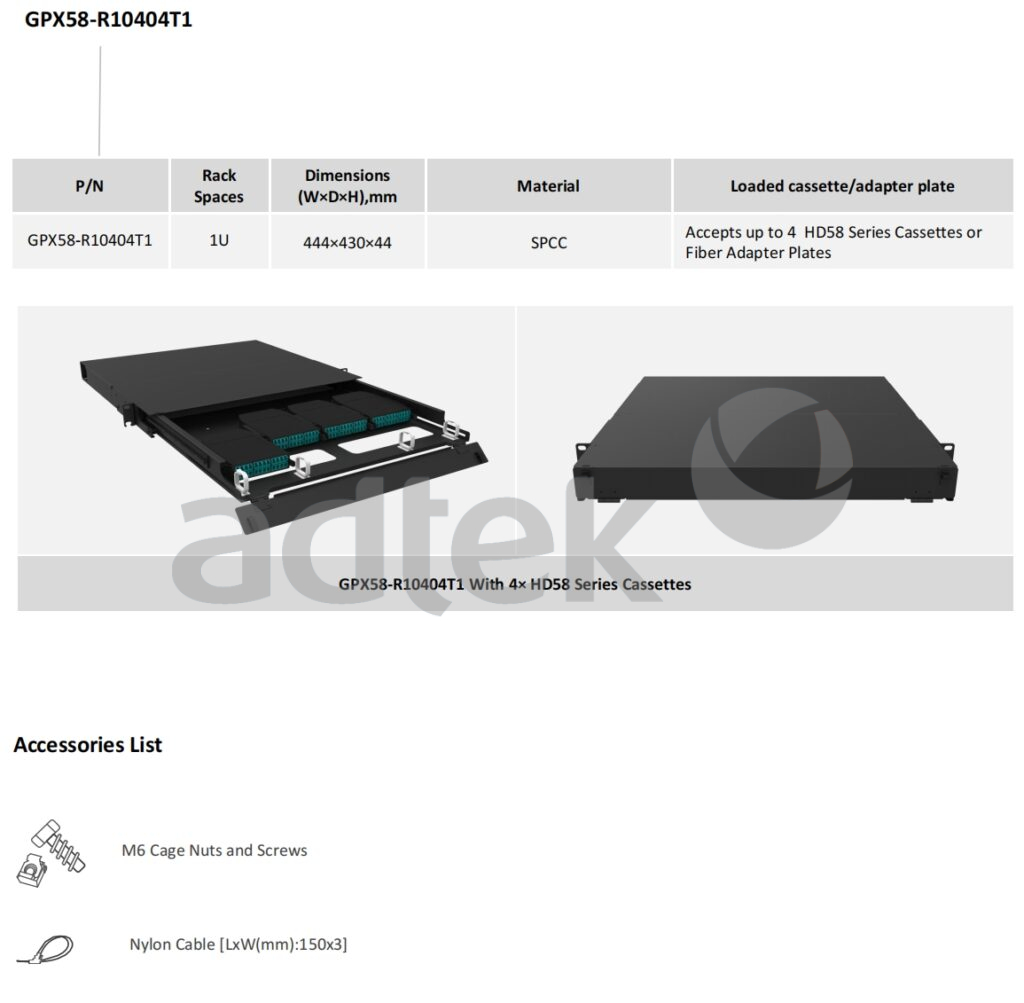

GPX58   R1
    Height

      R1: 1U

注意:1U 机架式光纤配线架,最多可容纳 4 个 GPX58 盒式磁带或 GPX58 光纤适配器板

GPX58-R1 With 4× GPX58 Patch Cassettes

光纤适配器板可快速插入补丁面板和外壳,方便网络部署或移动、添加和更改。

FP-GPX58-06P06LUA1
 连接器类型光纤模式

   LU: LC/UPC  A1: G.657.A1
   LA: LC/APC  M3: OM3
   SU: SC/UPC  M4: OM4
   SA: SC/APC
   MU: MPO UPC
   MA: MPO APC
FP-GPX58-06P06GPX58 Fiber Adapter Plates, 6× LC Quad / SC Duplex / MPO Duplex(Flangeless )

适配器: LC Quad

适配器: SC Duplex

适配器: MPO Duplex

–  多功能配置满足不同的应用场景,包括MPO扇出、熔接。
–  与8F、12F和24FMPO/MTP连接器兼容。

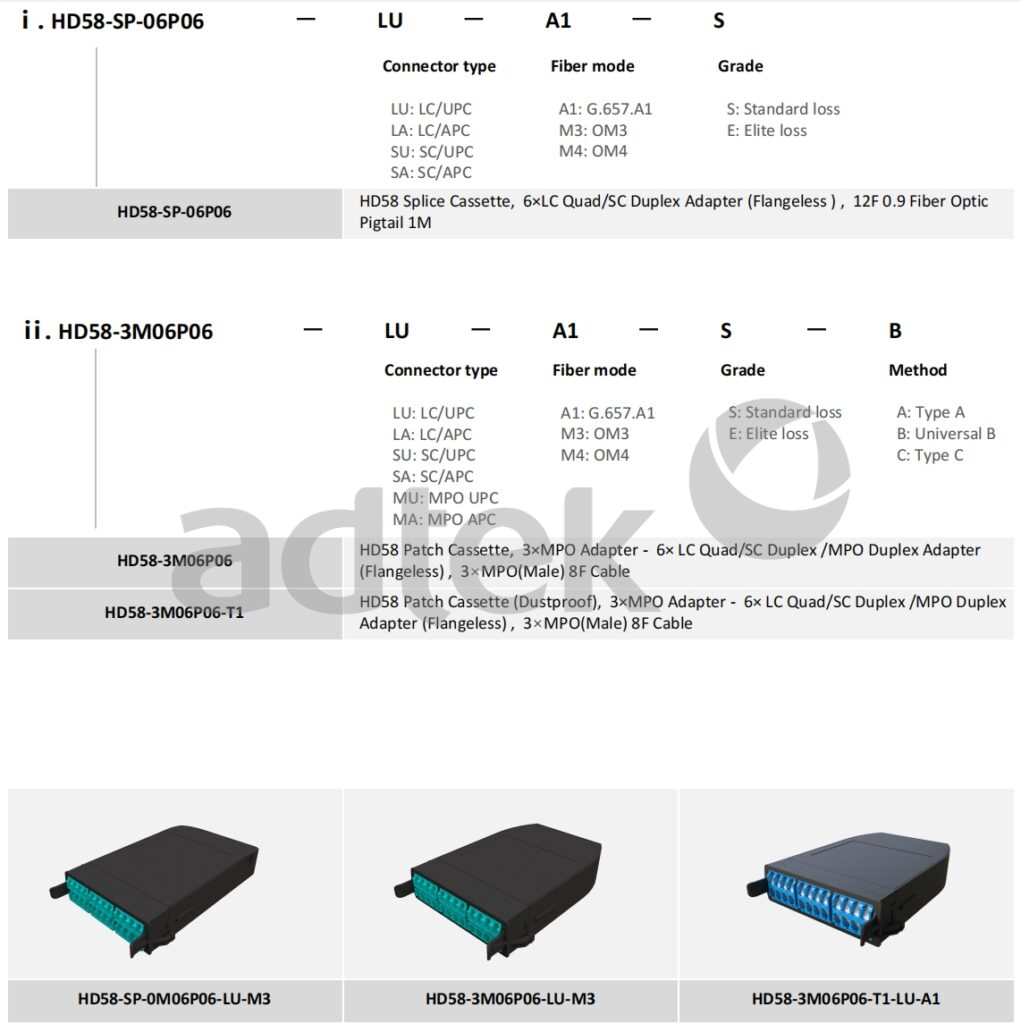

ⅰ. GPX58-SPLUA1S
 连接器类型光纤模式等级

   LU: LC/UPC  A1: G.657.A1  S: Standard loss
   LA: LC/APC  M3: OM3  E: Elite loss
   SU: SC/UPC  M4: OM4
   SA: SC/APC
GPX58-SPGPX58 Splice Cassette,  6×LC Quad/SC Duplex Adapter (Flangeless ) ,  0.9 Fiber Optic Pigtail 1M
ⅱ. GPX58-3MLUA1SB
 连接器类型光纤模式等级方式

   LU: LC/UPC  A1: G.657.A1  S: Standard loss  A: Type A
   LA: LC/APC  M3: OM3  E: Elite loss  B: Universal B
   SU: SC/UPC  M4: OM4   C: Type C
   SA: SC/APC
   MU: MPO UPC
   MA: MPO APC
GPX58-3MGPX58 Patch Cassette, 3×MPO Adapter –  6× LC Quad / SC Duplex / MPO Duplex Adapter (Flangeless) ,  MPO Fiber Cables

GPX58-SP-LU-M3

GPX58-3M-LU-M3

注释:

MPO 连接器(单模):默认为 APC

极性在盒式磁带内部管理

所有 MPO 连接均采用“Key-up to Key-down”适配器

MTP® 品牌现已上市



–  多功能配置满足不同的应用场景,包括MPO扇出、熔接。
–  与8F、12F和24FMPO/MTP连接器兼容。





注释:

MPO 连接器(单模):默认为 APC

极性在盒式磁带内部管理

所有 MPO 连接均采用“Key-up to Key-down”适配器

MTP® 品牌现已上市
