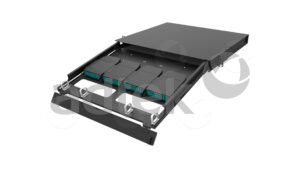

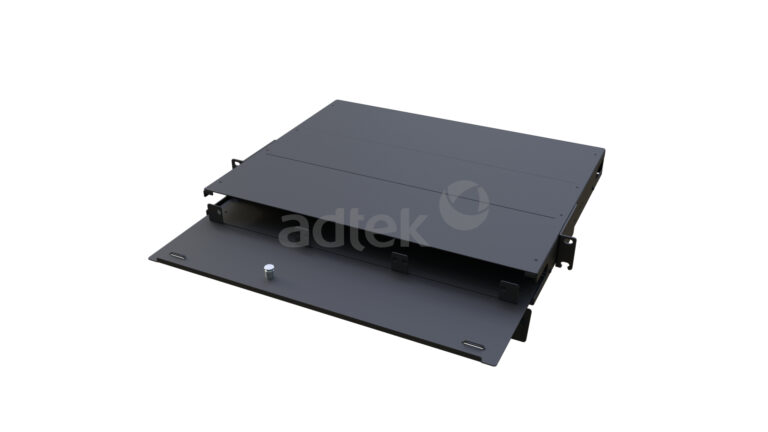

光纤配线架_GPX10
- 模块化设计为未来网络增长提供了高度的灵活性和选择性
- 高密度布线设计节省布线空间,降低布线成本
- 预端接,即插即用,降低现场部署成本
- 滑轨设计运行平稳灵活,具有自锁功能

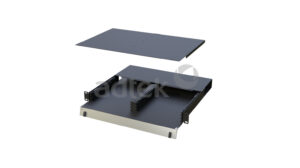

- 板面可打开,盖板可拆卸,方便安装、维护
- 支持高速IEEE802.3ba和40G/100G速度数据以太网应用
- 标准合规
TIA/EIA-568-C.3
RoHS
应用环境
Application environment
Application Environment
光纤配线架_GPX10
- 数据中心
- 电信网络
- 企业网络
产品规格
Product specification
Specifications
光纤配线架_GPX10
光纤配线架_GPX10, 抽拉式 | ||||
P/N | 机架空间 | 尺寸(宽×深×高),mm | 材料 | 已装载的盒式磁带/ 适配器/ 适配器板 |
GPX10-R10303 | 1U | 4 82.6×353.2×44 | SPCC、粉末涂料 | 最多可容纳3个LGX 光纤适配器板或 3个LGX盒式磁带 |
订购指南
Order guide
Order Guide
光纤配线架_GPX10
一、光纤配线架 - 模块盒/适配器板
P/N | 机架空间 | 尺寸(宽×深×高),mm | 材料 | 已装载的模块盒/ 适配器/ 适配板 |
GPX10-R10303 | 1U | 482.6×353.2×44 | SPCC、粉末涂料 | 最多可容纳3个LGX 光纤适配器板或 3个LGX 模块盒 |
GPX10-R1 带 3×LGX 光纤适配板 | GPX10-R1 带 3×LGX 模块盒 |
二、光纤转接板
光纤适配板可快速嵌入修补板面板和外壳,方便网络部署或移动、添加和更改。

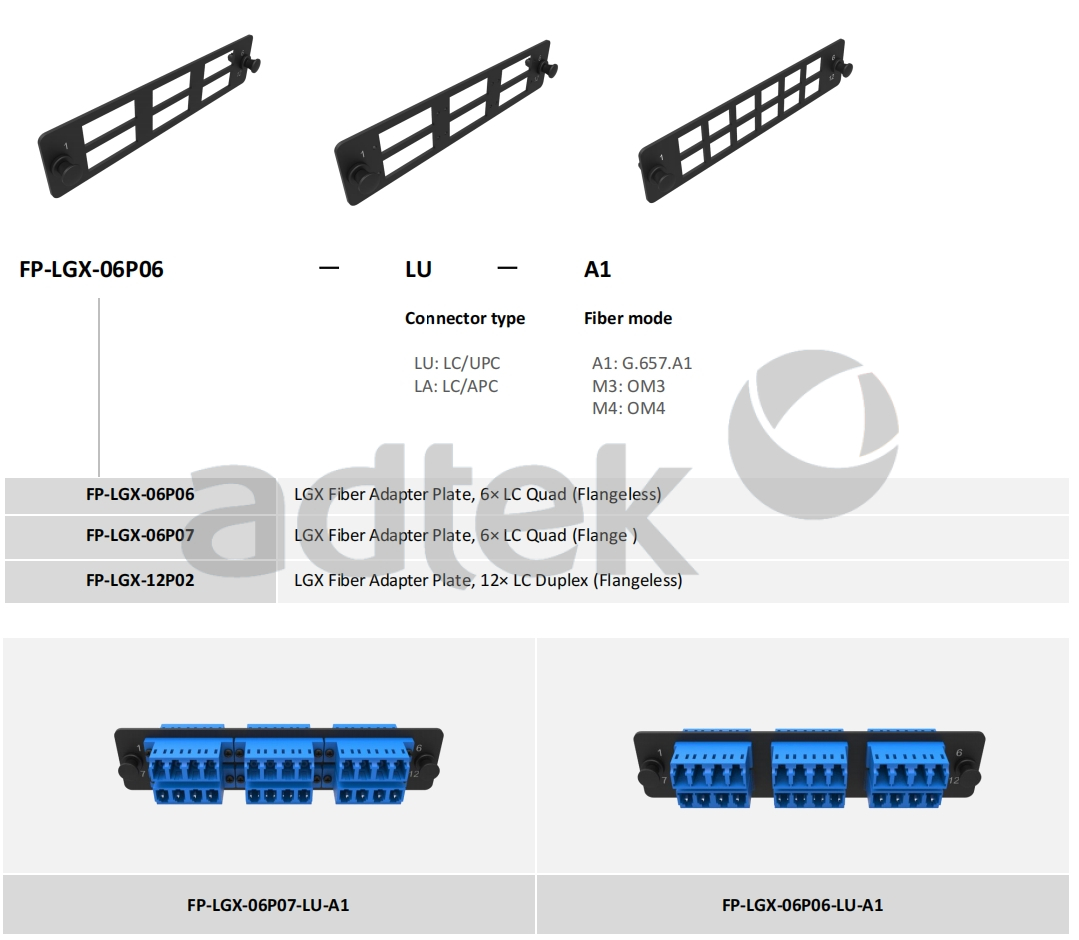

FP-LGX-06P06 | LU | A1 |
连接器类型 | 光纤模式 | |
LU:LC/UPC | A1:G.657.A1 | |
LA:LC/APC | M3:OM3 | |
M4:OM4 |
FP-LGX-06P06 | LGX 光纤适配器板,6× LC 四芯(无法兰) |
FP-LGX-06P07 | LGX 光纤适配器板,6× LC 四芯(法兰) |
FP-LGX-12P02 | LGX 光纤适配器板,12× LC 双工(无法兰) |
FP-LGX-06P07-LU-A1 | FP-LGX-06P06-LU-A1 |
三、光纤尾纤
FOP | LU | A1 | S |
12F 0.9 光纤尾纤 1M | 连接器类型 | 光纤模式 | 等级 |
LU:LC/UPC | A1:G.657.A1 | S: Standard loss | |
LA:LC/APC | M3:OM3 | E: Elite loss | |
M4:OM4 |
四、MPO 模块盒
光纤盒与高密度光纤电缆组件互连,用于构建主干网、数据中心、企业和多种应用。

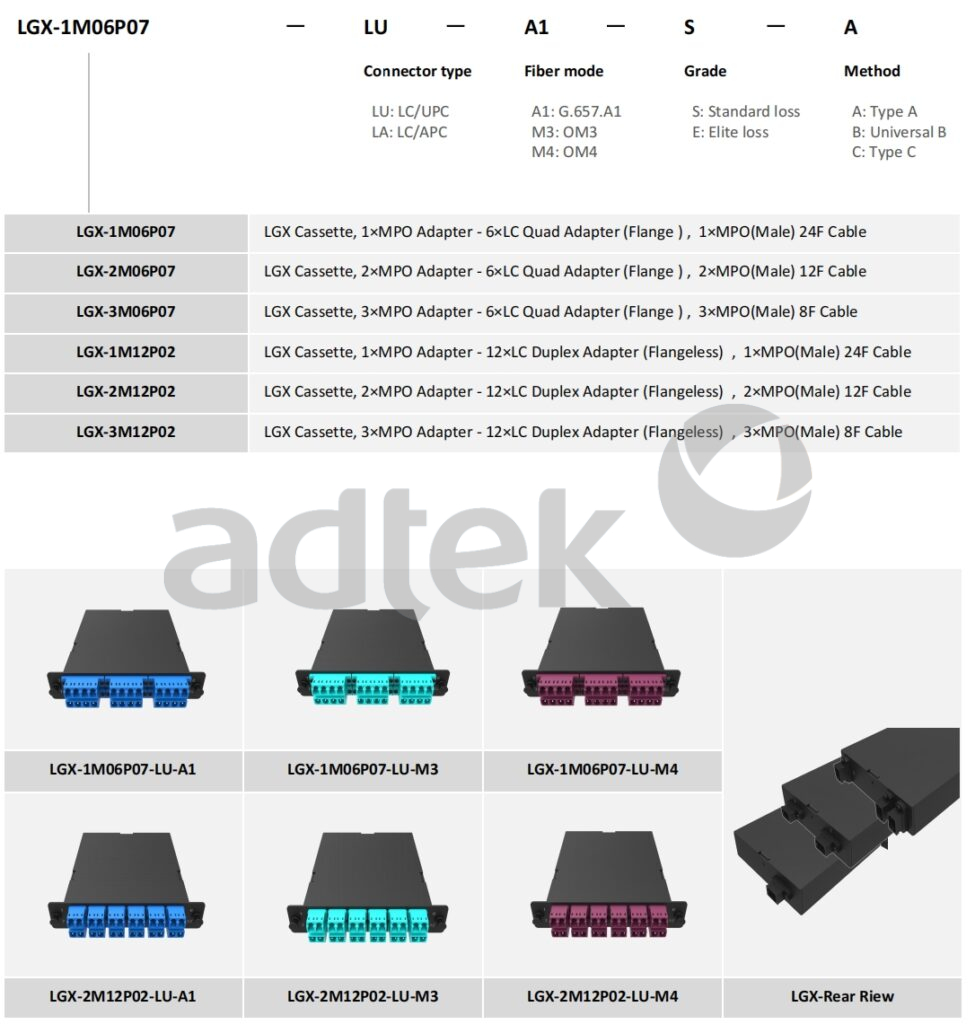

LGX-1M06P07 | LU | A1 | S | A |
连接器类型 | 光纤模式 | 等级 | 方法 | |
LU:LC/UPC | A1:G.657.A1 | S: Standard loss | A: Type A | |
LA:LC/APC | M3:OM3 | E: Elite loss | B: Universal B | |
M4:OM4 | C: Type C | |||
LGX-1M06P07 | LGX 模块盒,1×MPO 适配器 – 6×LC 四端口适配器(法兰),1×MPO(公头)24F 电缆 | |||
LGX-2M06P07 | LGX 模块盒,2×MPO 适配器 – 6×LC 四端口适配器(法兰),2×MPO(公头)12F 电缆 | |||
LGX-3M06P07 | LGX 模块盒,3×MPO 适配器 – 6×LC 四端口适配器(法兰),3×MPO(公头)8F 电缆 | |||
LGX-1M12P02 | LGX 模块盒,1×MPO 适配器 – 12×LC 双工适配器(无法兰),1×MPO(公头)24F 电缆 | |||
LGX-2M12P02 | LGX 模块盒,2×MPO 适配器 – 12×LC 双工适配器(无法兰),2×MPO(公头)12F 电缆 | |||
LGX-3M12P02 | LGX 模块盒,3×MPO 适配器 – 12×LC 双工适配器(无法兰),3×MPO(公头)8F 电缆 |
LGX-1M06P07-LU-A1-S | LGX-1M06P07-S-LU-M3-S | LGX-1M06P07-S-LU-M4-S | |
LGX-2M12P02-LU-A1-S | LGX-2M12P02-LU-M3-S | LGX-2M12P02-LU-M4-S | LGX-后排 |
注意:
MPO连接器(单模):默认APC
● 极性在磁带内部进行管理
● 所有MPO连接都使用“按键到按键”适配器
● MTP® 品牌可用
注意:
MPO连接器(单模):默认APC
● 极性在磁带内部进行管理
● 所有MPO连接都使用“按键到按键”适配器
● MTP® 品牌可用
