光纤配线架_GPX18

爱德泰提供1U/2U固定光纤配线架GPX18,采用固定式设计,上盖板可拆卸,可根据芯数及安装适配器型号更换前端小板,方便熔纤。最高支持1U 96芯光纤,有效为客户节省布线空间,降低布线成本。

Product

产品特点

Product features

光纤配线架_GPX18

●  固定式设计,上盖可拆卸,方便熔纤

●  带压线板,可固定外置光缆,美观大方

●  小前面板可更换,满足不同芯线的需求

●  预装防尘橡胶圈,有效保护电缆

●  预装熔纤盘,最高支持1U 96芯光纤

应用环境

Application environment

Application Environment

光纤配线架_GPX18

主要用于光纤通信系统中主干光缆的端接和分配,实现光纤链路的无缝连接、分配和管理。通常部署在数据中心和设备室等环境中。

产品规格

Product specification

Specifications

光纤配线架_GPX18

光纤配线架_GPX18 , 固定式

P/N

机架空间

尺寸(宽×深×高),mm

材料

已装载的盒式磁带/适配器/适配器板

GPX18-R11201

1U

4 82.6×220×43.6

SPCC、粉末涂料

最多可容纳 12 个 LC 双工适配器或 12 个 SC 单工适配器

GPX18-R11207

1U

4 82.6×220×43.6

SPCC、粉末涂料

最多可容纳 12 个 LC 四路适配器或 12 个 SC 双路适配器

GPX18-R12401

1U

4 82.6×220×43.6

SPCC、粉末涂料

最多可容纳 24 个 LC 双工适配器或 24 个 SC 单工适配器

GPX18-R12407

1U

4 82.6×220×43.6

SPCC、粉末涂料

最多可容纳 24 个 LC 四路适配器或 24 个 SC 双路适配器

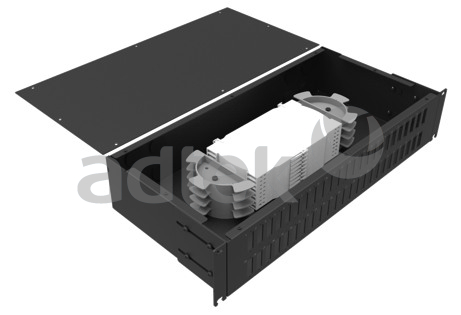

GPX18-R24801

2U

4 82.6×220×88.0

SPCC、粉末涂料

最多可容纳 48 个 LC 双工适配器

GPX18-R24807

2U

4 82.6×220×88.0

SPCC、粉末涂料

最多可容纳 48 个 SC 双工适配器

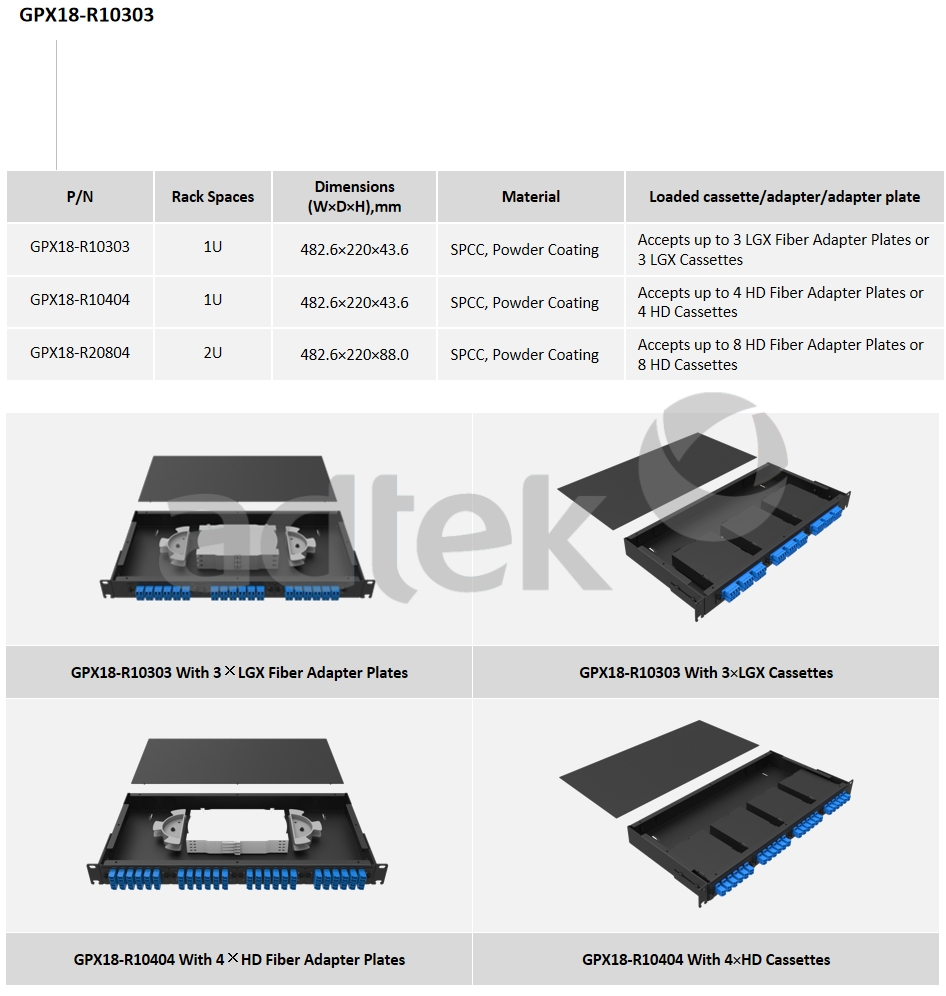

GPX18-R10303

1U

4 82.6×220×43.6

SPCC、粉末涂料

最多可容纳 3 个 LGX 光纤适配器板或 3 个 LGX 盒式磁带

GPX18-R10404

1U

4 82.6×220×43.6

SPCC、粉末涂料

最多可容纳 4 个高清 光纤适配板或 4 个高清盒式磁带

GPX18-R20804

2U

4 82.6×220×88.0

SPCC、粉末涂料

最多可容纳 8 个高清 光纤适配器板或 8 个高清盒式磁带

订购指南

Order guide

Order Guide

光纤配线架_GPX18

GPX18R1012LDUA1
 高度纤维密度光纤适配器物理接触光纤模式

   R1:1U  012:12 芯  LD:LC双工 U: UPC  A1:G.657.A1
   R2:2U  024:24 芯  LQ: LC四轴 A: APC  M3:OM3
    048:48 芯  SS:SC 单工   M4:OM4
    096:96 芯  SD:SC双面

GPX18-R1-012-SS-U-A1

GPX18-R1-024-LD-U-M3

GPX18-R1-048-LQ-U-M4

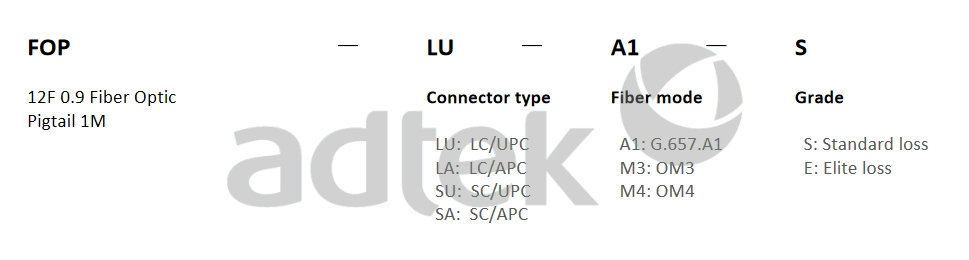

FOPLUA1S
12F 0.9 光纤尾纤 1M连接器类型 光纤模式等级

   LU:LC/UPC  A1:G.657.A1  S:标准损失
   LA:LC/APC  M3:OM3   E: 精算损失
   SU: SC/UPC  M4:OM4
   SA:SC/APC
GPX18R1H
 高度产品系列

   R1:1U  L:LGX
   R2:2U  H:高清

注释:

1U固定机架安装光纤配线架,最多可容纳3个LGX光纤适配器板或3个LGX盒式磁带,最多可容纳4个HD光纤适配器板或4个HD盒式磁带

2U固定机架安装光纤配线架,可容纳最多8个高清光纤适配器板或8个高清盒式磁带
