MTP® MPO 主干线

爱德泰提供的 MTP®/MPO 组件适用于电信、DC(数据中心)、数据通信和网络,它们用于机柜到机柜或远距离建筑物之间的连接,以及 SFP 模块的互连 MPO 盒。
目前,人工智能行业在高光纤密度环境中运行,特别是在集群互连和百亿亿次计算中,爱德泰的 MTP®/MPO 组件在 HPC(高性能计算)设置中起着重要作用,因为它们将计算节点、存储和网络设备与高带宽、低延迟链路连接起来。这些组件满足百亿亿次计算项目的苛刻带宽要求,可实现大规模数据处理和分析。

Product

MTP® MPO 主干线

1、符合(部分超出)IEC性能要求

2,提供不同的 MT 插芯(Base-8、Base-16、Base-24)

3、MTP®/MPO 低损耗等级和标准等级可选,具有竞争力的成本

4,可提供单护套(2mm 至 3.0mm,通常总长度≤15m)和双护套(4.5mm 至 5.5mm)

5、OFNR、OFNP、CPR(B1ca/B2ca/Cca/Dca/Eca) 可用

6、材料符合RoHS2

应用环境

Application environment

Application Environment

MTP® MPO 主干线

· HPC(高性能计算)

· 数据通信

· DC(数据中心)&超大规模DC

· LAN 和 SAN

· Base-12 或 Base-24 的 10G 到 10G 互连/40G 到 40G 互连/100G 到 100G 互连

· Base-16 的 800G QSFP-DD/OSFP DR8 和 800G OSFP XDR8

产品规格

Product specification

Specifications

MTP® MPO 主干线

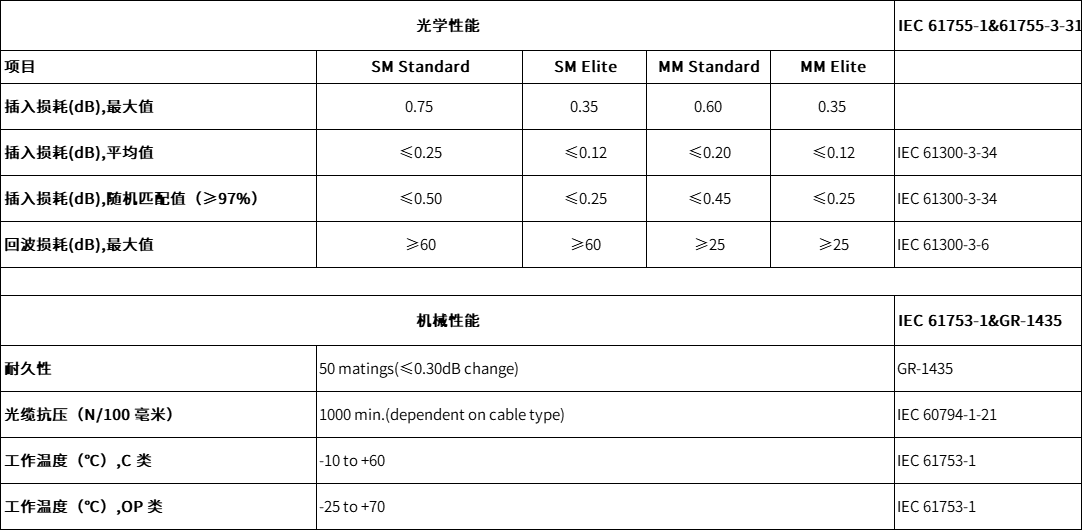

光学性能IEC 61755-1&61755-3-31
物品SM 标准SM精英MM 标准MM精英
插入损耗(dB),最大。0.75 0.35 0.60 0.35
插入损耗(dB),平均0.25 0.12 0.20 0.12 标准:IEC 61300-3-34
插入损耗(dB),随机配对(≥97%)0.50 0.25 0.45 0.25 标准:IEC 61300-3-34
回波损耗(dB),最大。≥60≥60≥25≥25标准:IEC 61300-3-6
机械性能IEC 61753-1 和 GR-1435
配接耐久性50次配对(≤0.30dB变化)GR-1435
电缆挤压力(N/100mm)1000 分钟(取决于电缆类型)IEC 60794-1-21
工作温度(℃), 类别C-20 至 +60IEC 61753-1
工作温度(℃),类别OP-25 至 +70IEC 61753-1



配置信息

Configuration information

Configuring Selection

MTP® MPO 主干线

应用环境
室内户外


室内室外

光纤电缆类型
微芯电缆松套管光缆
配电电缆铠装松管光缆
光缆外径(OD)
2.0毫米6.7 毫米
3.0毫米8.1 毫米
4.5 毫米12.5 毫米
 定制
光纤数量(f)
864
1272
1696
24144
32288
48定制
光纤模式
652.D型OM1
6.657.A1 版本OM2
G.657.A2OM3
 OM4
 OM5
外皮颜色
黄色柠檬绿
水蓝色黑色
石楠紫定制
护套材质
PVCPE
LSZHHDPE
防火等级
OFNRCca
OFNPDca
B1caEca
B2caFca



连接器类型
 End AEnd B
MTP®/MPO_ 基础 8MTP®/MPO_ 基础 8
MTP®/MPO_ 基础 12MTP®/MPO_ 基础 12
MTP®/MPO_ 底座 16MTP®/MPO_ 底座 16
MTP®/MPO_ 底座 24MTP®/MPO_ 底座 24
MTP®/MPO_ 底座 32MTP®/MPO_ 底座 32
连接器尺寸
 End AEnd B
2.0毫米2.0毫米
3.0毫米3.0毫米
4.5 毫米4.5 毫米
接头性别
End AEnd B
公头(固定)公头(固定)
母头(未固定)母头(未固定)
物理接触t
End AEnd B
Flat PCFlat PC
APC(8°)APC(8°)
光学性能
End AEnd B
高保/精算/低损耗高保/精算/低损耗
标准标准
断开长度(mm)*
End AEnd B
扇出 200扇出 200
分阶段分 30 次,从 200 次开始分阶段分 30 次,从 200 次开始
定制定制
* 请与我们的工程团队联系以了解详细信息
拉动
End AEnd B
不适用不适用
带网格带网格
带波纹管带波纹管
带波纹管和网带波纹管和网
A型
B型
C型
定制



大号
3
5
10
20
50
定制
单位
英尺
