爱德泰分享 | 光通讯行业基础课程

      01 光基础和通讯基础

一:光通讯的四个细分市场

1.数据中心  2.光传输网  3.接入网     4.无线网

二:光如何传递信息?

光是电磁波,如可以改变这束光的偏振方向, 代表0, 未改变的代表1。那么在接收端就能收到信号,通过转换成类似二进制1.0.0.1的信号即可识别。

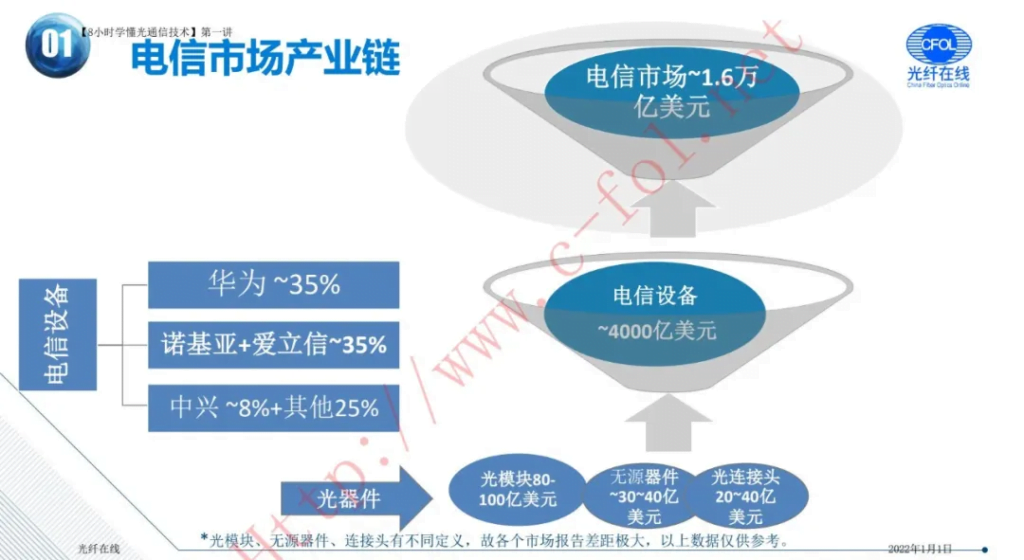

三:电信市场产业链(如下图)

02 光传输基础与光网络

一:激光的基本特性:

1.高亮度  2.发散角度小

3.单色性  4.高相干性

二:名词解释

波/时/空/码/频 分复用

波分:同一个时间空间里跑不同波长的光

频分:同波分

空分:同一个时间内在不同的空间跑

码分:同一个时间空间内跑不同的“码”

时分:同一个空间内的不同时间跑不同信号

三:光通讯网络优势(如下图)

03 光网络基础:数据中心与通讯网络

一:数据中心架构

分为四层:核心层→汇聚层→接入层→服务器

二:5G网络的特点

1.高带宽  2.低延时  3.万物互联

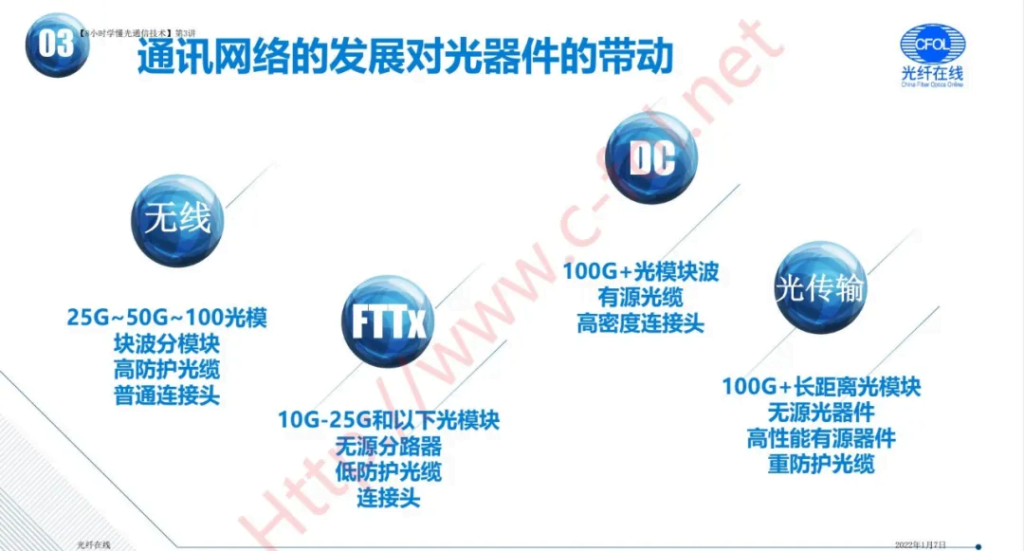

三:通讯网络的发展对光器件的带动(如下图)

04 光纤电缆

一:光纤的结构

纤芯→包层→涂覆层

二:光纤的分类

按模式:单模 多模

按折射率:反射和梯度

三:光纤连接器种类

FC、ST、SC、LC、MTP®MPO

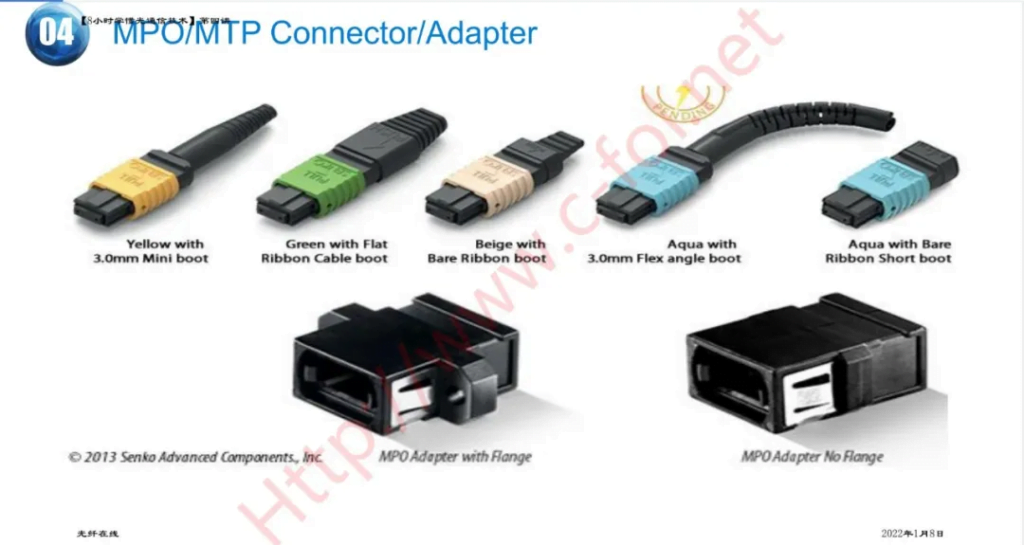

四:MTP®MPO类型(如下图)

05 光无源器件

一:主要的光无源器件

1.耦合器  2.分光器  3.隔离器  4.环形器  5.WDM    6.光开关  7.WSS     8.衰减器

二:无源器件的竞争力

1.品质声誉   2.低成本   3.新研发   4.多品种管理

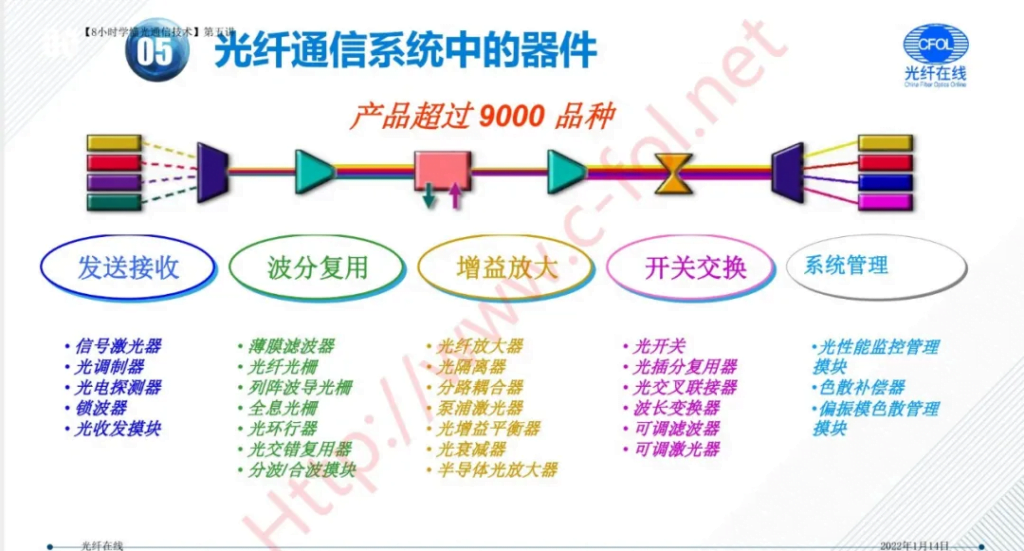

三:光纤通信系统中的器件(如下图)

06 光收发模块

一:光收发模块设计指标

1.低功耗  2.高速率  3.长距离  4.热插拔  5.小型化  6.智能化

二:光收发模块的作用及应用

功能:光电信号转换

应用:光网络和电网络接口

趋势:光网络规模不断扩大,交叉接口不断扩大

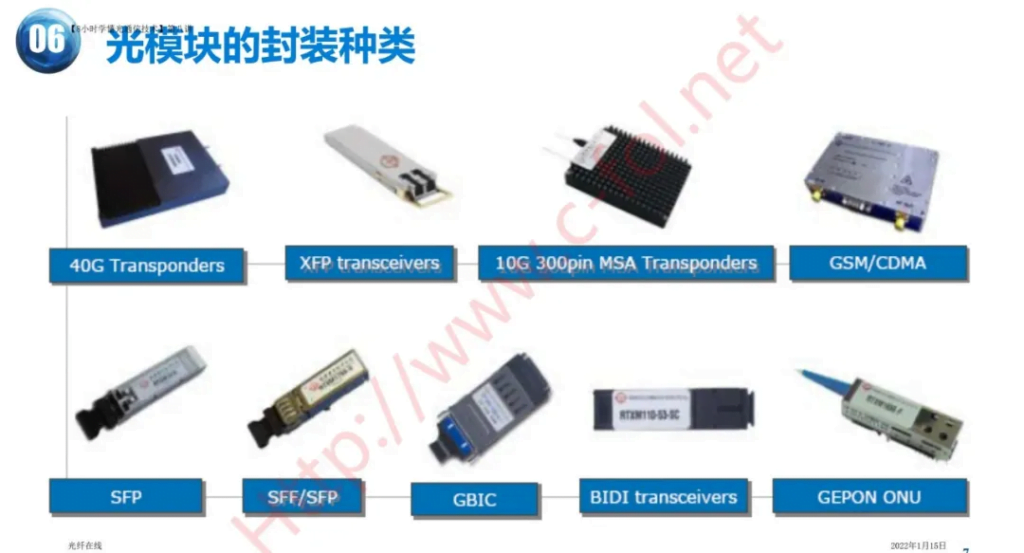

三:光模块的封装类型(如下图)

07 光通信基础材料和零件

一:发光芯片种类

1.VCSEL  2.FP激光器  3.DFB激光器  4.EML激光器

二:收光芯片种类

1.PIN光电二极管   2.APD雪崩二极管

三:光模块用电芯片种类(如下图)



08 新技术与上市公司

一:光通讯行业新概念

硅光:乐观预测2024占全部光模块的一半

CPO:即Co-Package Optics (with ASIC)

相干光通信:改变光载波的频率、相位和振幅

二:上市公司

1.Finisar

全球最大的光模块公司,数通产品线更强大,集合所有的最新技术方案。

2.旭创

最近十年来,成长最快的光模块公司。

3.光讯

光迅科技是光迅和WTD的结合,覆盖了所有光器件产品,并垂直整合了各种光通信用芯片产品线。

4.新易盛

五年来,成长最快的光模块公司。在数通市场抓住了400G产品线机会。

5.新飞通

可调激光器的产品线来自Emcore, 2021年被Lumentum收购
