Product features
Application environment
Product specification

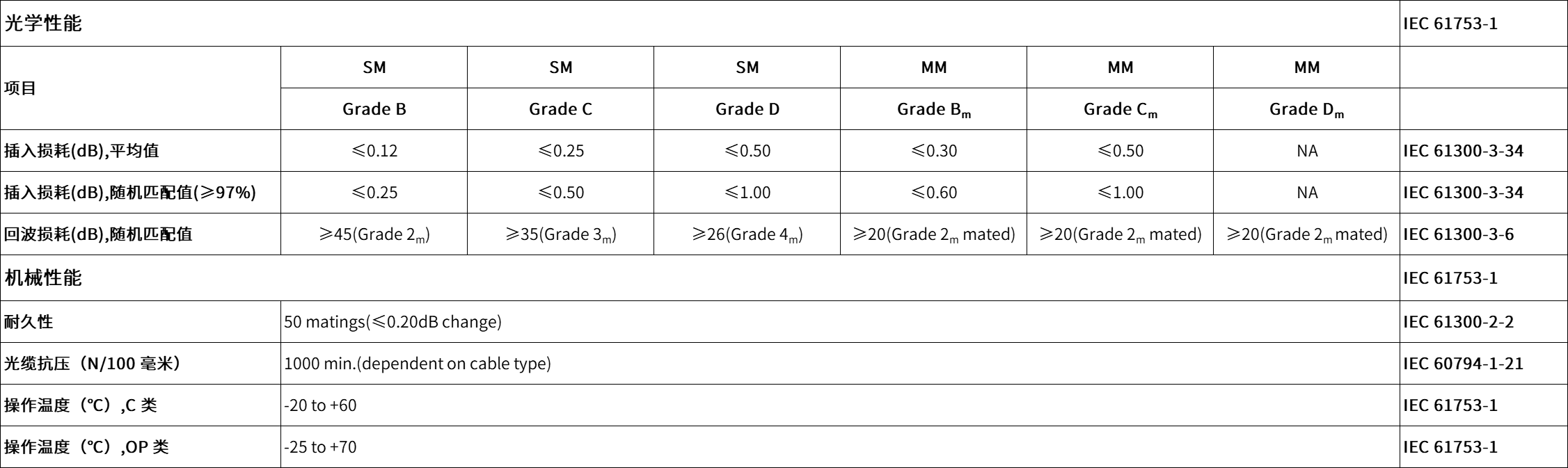

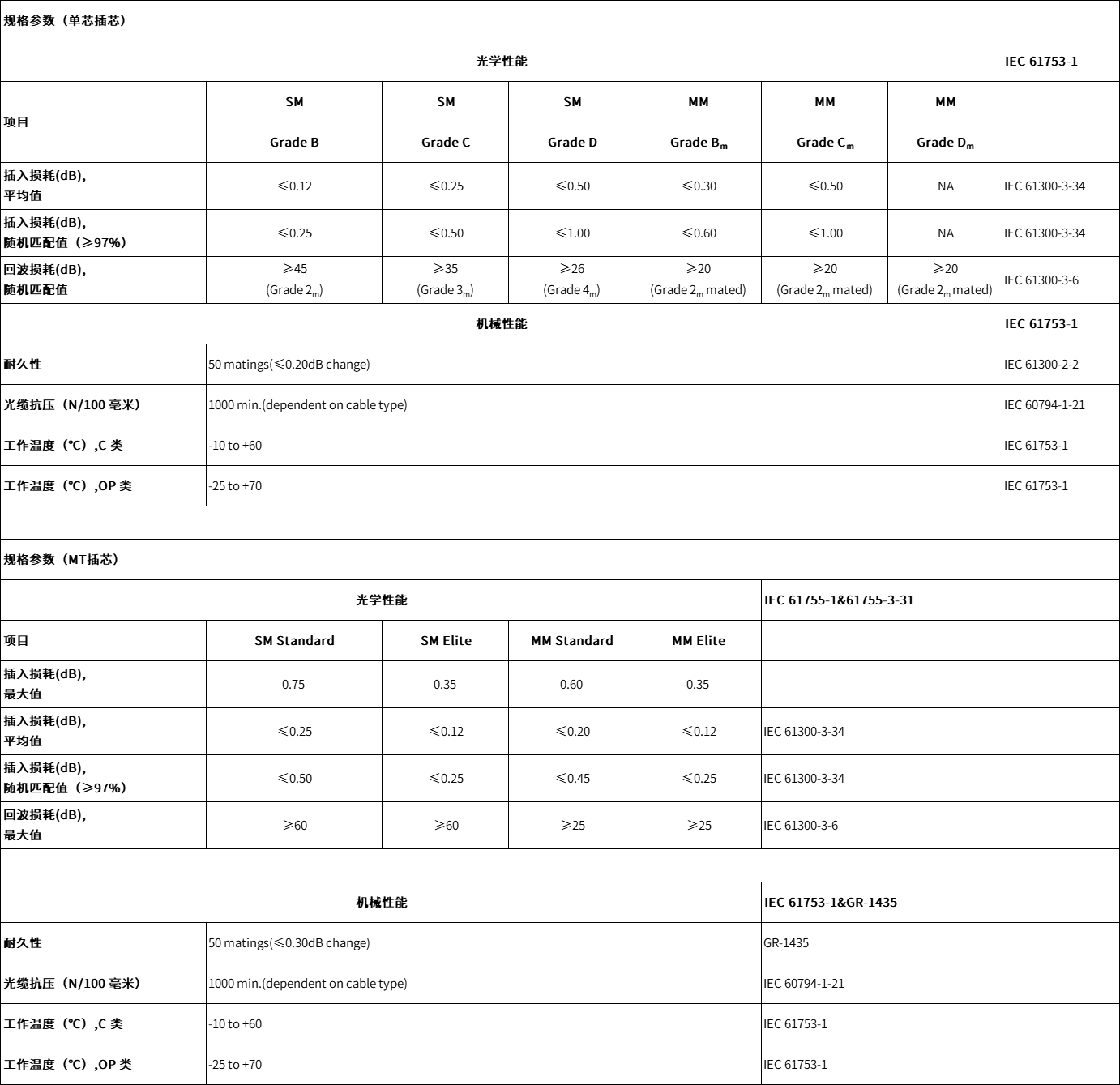

| 光学性能 | IEC 61753-1 | ||||||
| 项目 | SM | SM | SM | MM | MM | MM | |
| B 级 | C 级 | D 级 | Bm 级 | 等级 Cm | Dm 级 | ||
| 插入损耗（dB），平均值 | 0.12 | 0.25 | 0.50 | 0.30 | 0.50 | 不适用 | 标准：IEC 61300-3-34 |
| 插入损耗(dB),随机匹配值(≥97%) | 0.25 | 0.50 | 1.00 | 0.60 | 1.00 | 不适用 | 标准：IEC 61300-3-34 |
| 回波损耗(dB)，随机匹配值 | ≥45(Grade 2m) | ≥35(Grade 3m) | ≥26(Grade 4m) | ≥20(Grade 2m mated) | ≥20(Grade 2m mated) | ≥20(Grade 2m mated) | 标准：IEC 61300-3-6 |
| 机械性能 | IEC 61753-1 | ||||||
| 耐久性 | 50次配对（≤0.20dB change） | 标准：IEC 61300-2-2 | |||||
| 光缆抗压(N/100mm) | 1000 分钟（取决于光缆类型） | IEC 60794-1-21 | |||||
| 工作温度(℃), 类别C | -20 至 +60 | IEC 61753-1 | |||||
| 工作温度(℃)，类别OP | -25 至 +70 | IEC 61753-1 | |||||
| 光学性能 | IEC 61755-1&61755-3-31 | ||||
| 项目 | SM Standard | SM Elite | MM Standard | MM Elite | |
| 插入损耗（dB）,最大值 | 0.75 | 0.35 | 0.60 | 0.35 | |
| 插入损耗（dB）,平均值 | 0.25 | 0.12 | 0.20 | 0.12 | 标准：IEC 61300-3-34 |
| 插入损耗(dB),随机匹配值(≥97%) | 0.50 | 0.25 | 0.45 | 0.25 | 标准：IEC 61300-3-34 |
| 回波损耗（dB）,最大值 | ≥60 | ≥60 | ≥25 | ≥25 | 标准：IEC 61300-3-6 |
| 机械性能 | IEC 61753-1 和 GR-1435 | ||||
| 耐久性 | 50次配对（≤0.30dB change） | GR-1435 | |||
| 光缆抗压（N/100 毫米） | 1000 分钟（取决于电缆类型） | IEC 60794-1-21 | |||
| 工作温度(℃), 类别C | -20 至 +60 | IEC 61753-1 | |||
| 工作温度(℃)，类别OP | -25 至 +70 | IEC 61753-1 | |||
Configuration selection
| 应用环境 | |
| 室内 | 户外 |
| 室内室外 | |
| 光纤电缆类型 | |
| 微芯电缆 | 松套管光缆 |
| 配电电缆 | 铠装松管光缆 |
| 光缆外径（OD） | |
| 2.0毫米 | 6.7 毫米 |
| 3.0毫米 | 8.1 毫米 |
| 4.5 毫米 | 12.5 毫米 |
| 定制 | |
| 光纤数量(f) | |
| 8 | 64 |
| 12 | 72 |
| 16 | 96 |
| 24 | 144 |
| 32 | 288 |
| 48 | 定制 |
| 光纤模式 | |
| 652.D型 | OM1 |
| 6.657.A1 版本 | OM2 |
| G.657.A2 | OM3 |
| OM4 | |
| OM5 | |
| 外皮颜色 | |
| 黄色 | 柠檬绿 |
| 水蓝色 | 黑色 |
| 石楠紫 | 定制 |
| 护套材质 | |
| PVC | PE |
| LSZH | HDPE |
| 防火等级 | |
| OFNR | Cca |
| OFNP | Dca |
| B1ca | Eca |
| B2ca | Fca |
| 连接器类型 | |
| End A | End B |

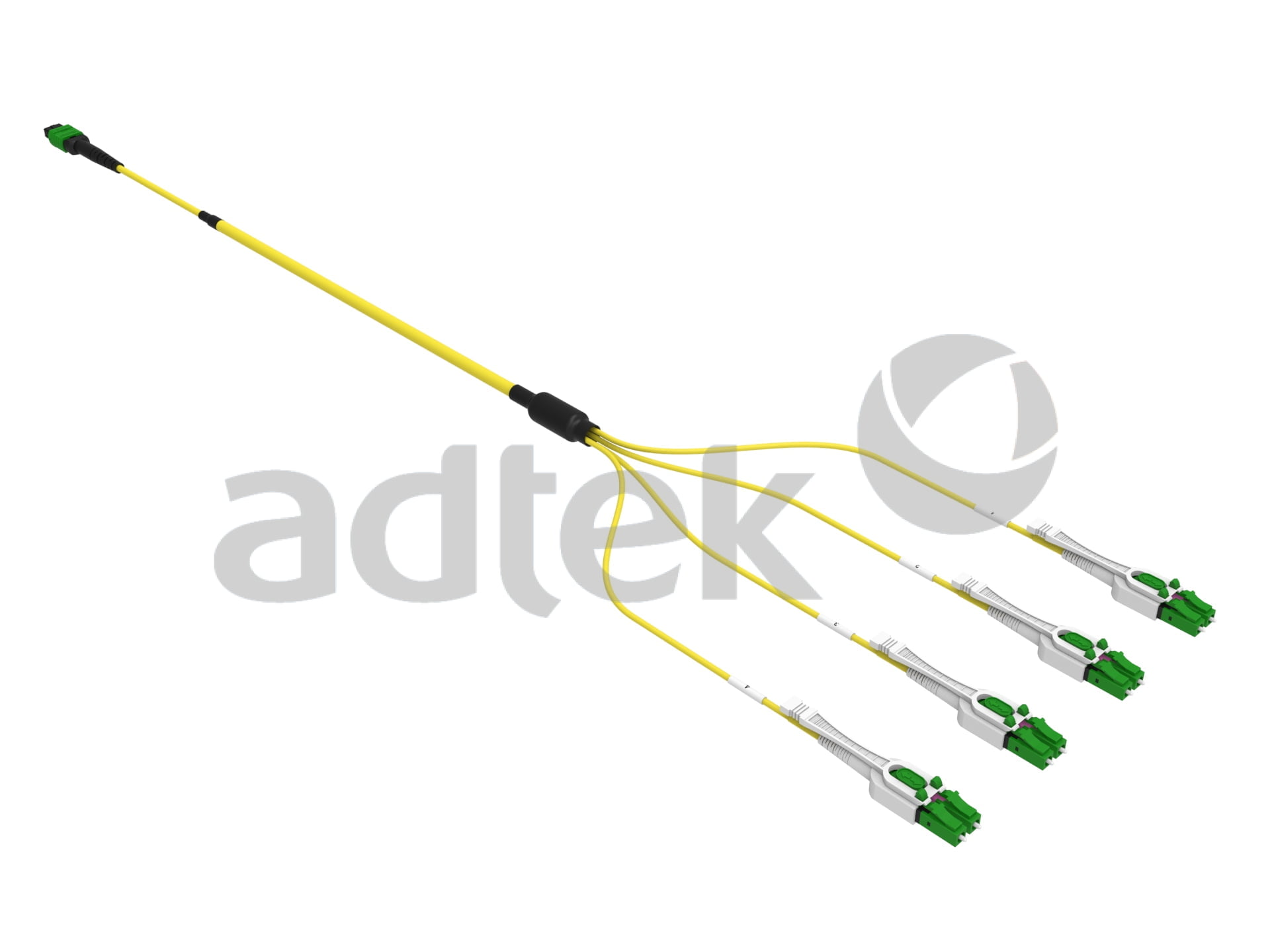

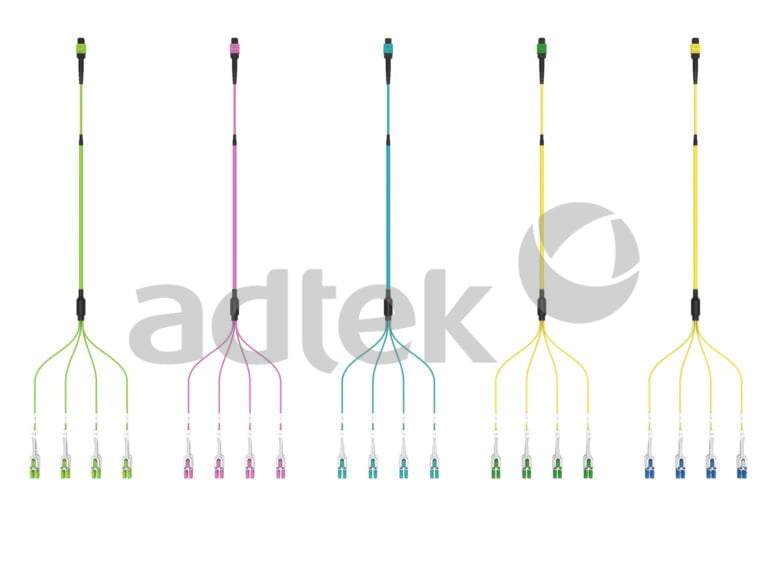

| MTP®/MPO_Female Base 8 | LC 双工 |
| MTP®/MPO_Female Base 12 | LC Uniboot |
| MTP®/MPO_Female Base 16 | LC Uniboot with Reversable |
| MTP®/MPO_Female Base24 | SC Duplex |
| MTP®/MPO_Female Base 32 | CS |
| SN | |

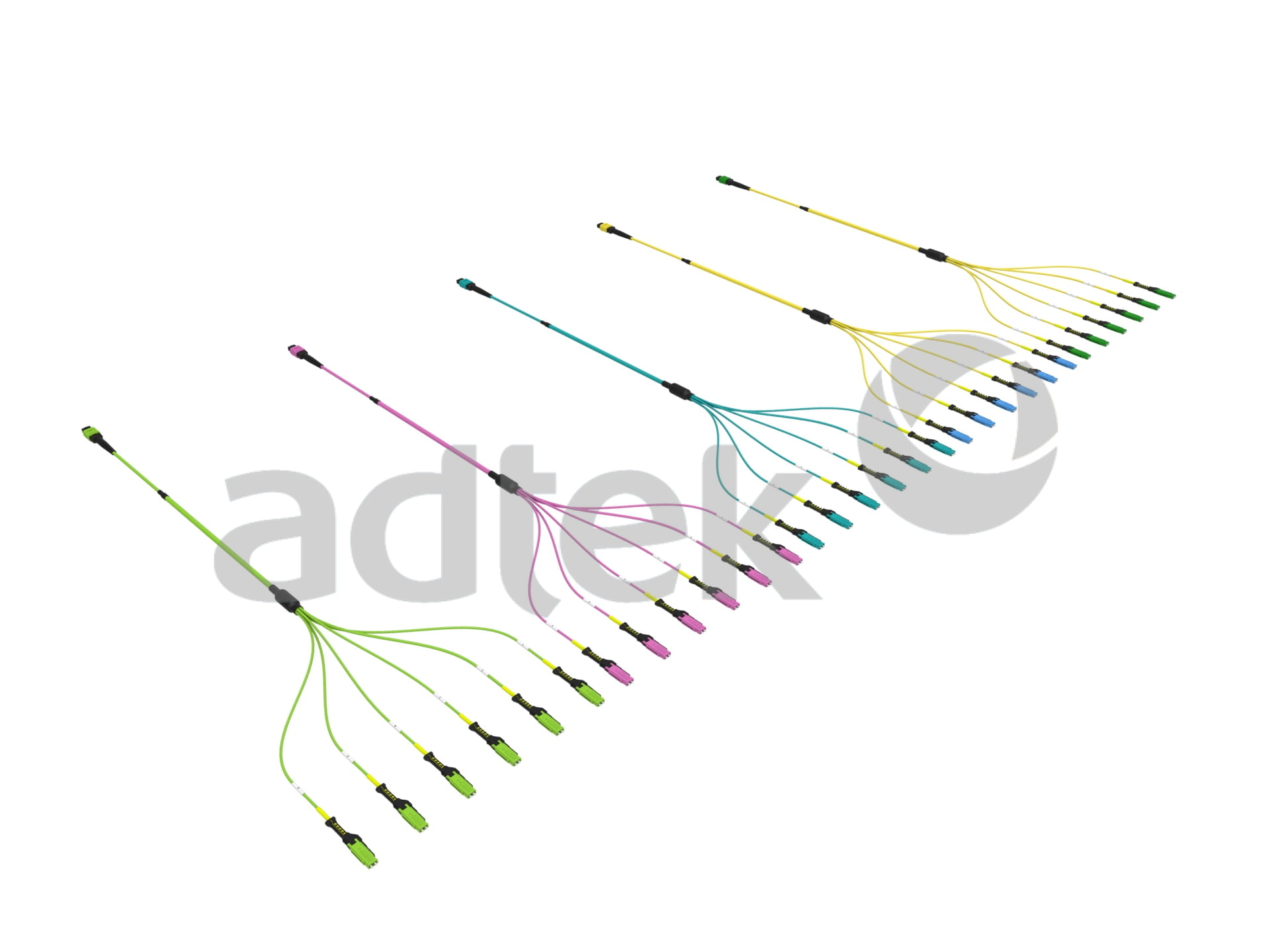

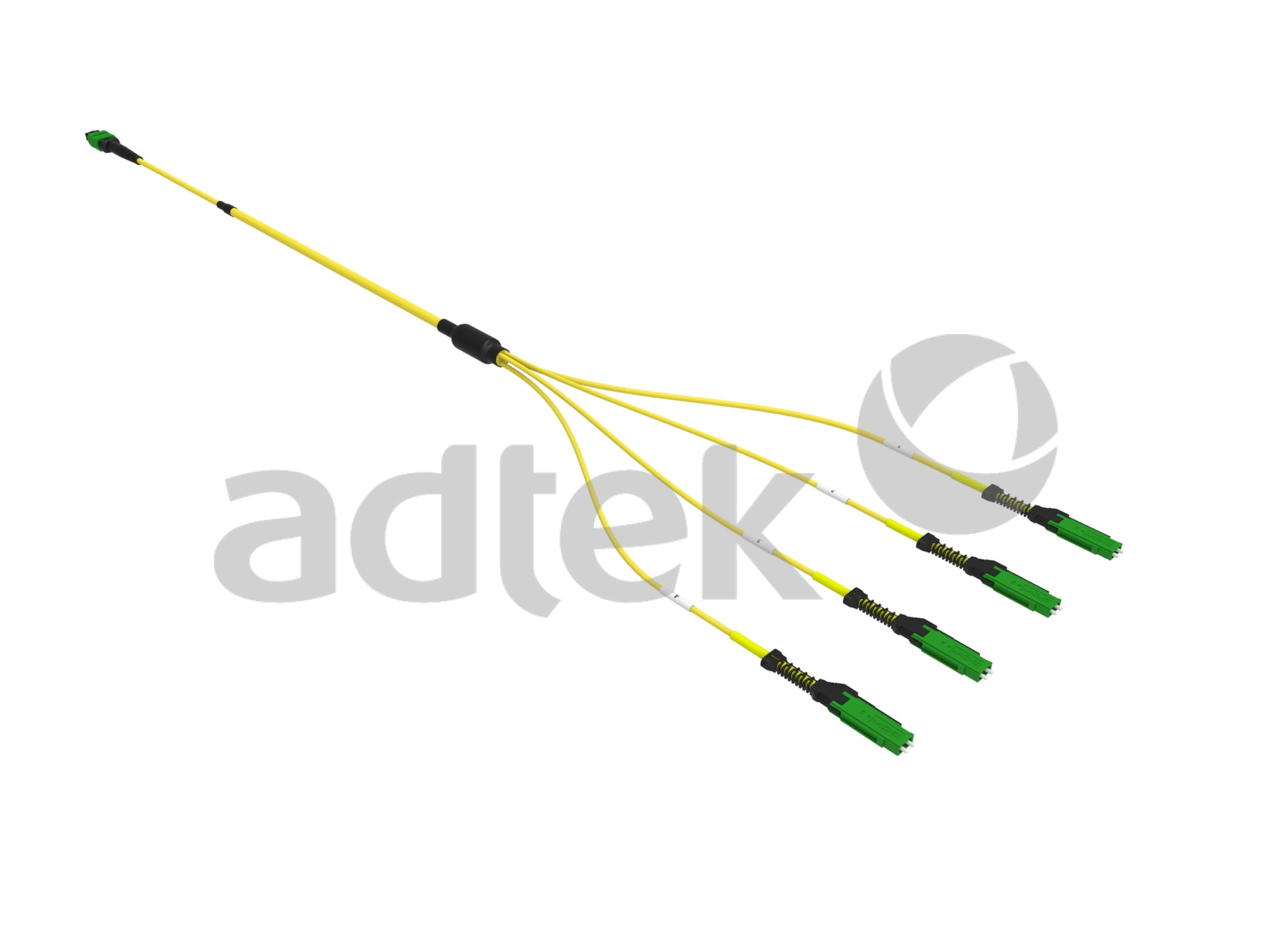

| MDC | |
| 连接器尺寸 | |
| End A | End B |
| 2.0mm | 0.9 mm |
| 3.0mm | 2.0mm |
| 4.5 mm | NA |
| 物理接触 | |
| End A | End B |
| Flat PC | UPC |
| APC(8°) | APC(8°) |
| NA | |
| 光学性能 | |
| End A | End B |
| Premium/Elite/low loss | Grade B |
| Standard | Grade C |
| 断开长度(mm)* | |
| End A | End B |
| 扇出 200 | 扇出 500 |
| 分阶段分 30 次，从 200 次开始 | 分阶段分 30 次，从 200 次开始 |
| 定制 | 定制 |
| 不适用 | |
| * 请与我们的工程团队联系以了解详细信息 | |
| 拉动 | |
| End A | End B |
| 不适用 | 不适用 |
| 带网格 | 带网格 |
| 带波纹管 | 带波纹管 |
| 带波纹管和网 | 带波纹管和网 |
| Type A |
| Type B |
| Type C |
| 定制 |
| 大号 |
| 3 |
| 5 |
| 10 |
| 20 |
| 50 |
| 定制 |
| 单位 |
| 米 |
| 英尺 |
